Wie lang ist die Anstiegszeit optischer Transceiver?

In der sich schnell entwickelnden Landschaft der modernen Kommunikation spielen optische Transceiver eine zentrale Rolle. Als zuverlässiger Lieferant optischer Transceiver bin ich sowohl in die Produktion als auch in die technologischen Aspekte dieser Geräte eingebunden. Einer der wesentlichen Parameter, den wir häufig diskutieren, ist die „Anstiegszeit“ optischer Transceiver.

Die Grundlagen von Rise Time

Beginnen wir mit dem Grundkonzept. Die Anstiegszeit misst im Zusammenhang mit optischen Transceivern die Zeit, die das Ausgangssignal benötigt, um von einem bestimmten niedrigen Wert auf einen bestimmten hohen Wert zu gelangen. Dies ist eine wichtige Kennzahl, da sie widerspiegelt, wie schnell ein optischer Transceiver von einem Aus-Zustand (oder einem Zustand mit niedrigem Stromverbrauch) in einen Ein-Zustand (oder einen Zustand mit hohem Stromverbrauch) übergehen kann.

Typischerweise wird der niedrige Wert auf 10 % der endgültigen Signalamplitude und der hohe Wert auf 90 % der endgültigen Signalamplitude eingestellt. Diese Standarddefinition bietet eine konsistente Möglichkeit, die Leistung verschiedener optischer Transceiver zu vergleichen.

Wenn wir an ein einfaches elektrisches oder optisches Signal denken, wechselt es nicht einfach sofort von niedrig auf hoch. Es gibt eine Übergangsphase, in der das Signal allmählich ansteigt. Die Dauer dieser Rampe ist die Anstiegszeit. In einem digitalen Kommunikationssystem, in dem Daten in diskreten Impulsen übertragen werden, bestimmt die Anstiegszeit beispielsweise, wie schnell der Transceiver die Vorderflanke eines Impulses senden kann.

Die Bedeutung der Aufstiegszeit

Warum ist die Anstiegszeit so wichtig? Nun, bei der Hochgeschwindigkeits-Datenübertragung wirkt sich die Anstiegszeit direkt auf die Datenrate und die Signalqualität aus. In modernen Netzwerken wie Rechenzentren, Telekommunikation und Hochleistungsrechnen ist die Nachfrage nach höheren Datenraten unstillbar. Eine kürzere Anstiegszeit ermöglicht schnellere Signalübergänge, was wiederum höhere Datenübertragungsgeschwindigkeiten ermöglicht.

Betrachten wir ein Szenario, in dem wir Daten mit einer sehr hohen Geschwindigkeit übertragen. Bei einer zu langen Anstiegszeit kann es zu Überlappungen der einzelnen Impulse im Datenstrom kommen. Diese Überlappung, bekannt als Intersymbolinterferenz (ISI), kann die Signalqualität erheblich beeinträchtigen und es dem Empfänger erschweren, die übertragenen Daten genau zu dekodieren. Infolgedessen kann es zu hohen Fehlerraten im System kommen, was zu einer verringerten Zuverlässigkeit und Leistung führt.

Zum Beispiel in einemAktives optisches 10-Gbit/s-SFP+-KabelEine kurze Anstiegszeit ist unerlässlich, um sicherzustellen, dass die Datenrate von 10 Gigabit pro Sekunde ohne nennenswerte Signalverschlechterung aufrechterhalten werden kann. Der Transceiver muss in der Lage sein, schnell zwischen 0s und 1s umzuschalten, und eine kurze Anstiegszeit erleichtert dieses schnelle Umschalten.

Faktoren, die die Anstiegszeit beeinflussen

Zahlreiche Faktoren tragen zur Anstiegszeit eines optischen Transceivers bei. Einer der Hauptfaktoren ist das Design und die Eigenschaften der Halbleiterkomponenten im Transceiver. Als Lichtquellen in optischen Transceivern werden üblicherweise Leuchtdioden (LEDs) und Laserdioden verwendet. Die physikalischen Eigenschaften dieser Dioden, wie etwa die Trägerrekombinationszeit und der Ansteuerstrom, können die Anstiegszeit erheblich beeinflussen.

Bei einer Laserdiode beispielsweise bestimmt die Zeit, die die Träger benötigen, um sich zu rekombinieren und Photonen auszusenden, wie schnell die Lichtleistung ansteigen kann. Wenn die Rekombinationszeit der Träger lang ist, ist auch die Anstiegszeit des optischen Signals lang. Hersteller optimieren häufig das Design der Halbleiterbauelemente, um diese Rekombinationszeit zu minimieren und die Anstiegszeit des Transceivers zu reduzieren.

Ein weiterer Faktor ist die elektrische Schaltung des Transceivers. Die Treiberschaltung, die das elektrische Signal an die Lichtquelle liefert, muss so ausgelegt sein, dass sie einen schnell ansteigenden elektrischen Impuls liefert. Kapazität und Widerstand im Stromkreis können den Übergang des elektrischen Signals verlangsamen und dadurch die Anstiegszeit verlängern. Um den Einfluss dieser elektrischen Faktoren auf die Anstiegszeit zu reduzieren, werden fortschrittliche Schaltungsdesigntechniken wie die Verwendung von Komponenten mit geringer Kapazität und Hochgeschwindigkeitsschaltelementen eingesetzt.

Auch das optische Kopplungs- und Übertragungsmedium spielt eine Rolle. Verluste in der optischen Faser, wie z. B. chromatische Dispersion und Dämpfung, können dazu führen, dass sich das optische Signal mit der Zeit ausbreitet, wodurch sich die Anstiegszeit effektiv verlängert. Bei der Verwendung verschiedener Arten von Lichtwellenleitern können die Anstiegszeiteigenschaften des Transceivers variieren. Beispielsweise weisen Singlemode-Fasern im Allgemeinen eine geringere Dispersion im Vergleich zu Multimode-Fasern auf, was dazu beitragen kann, eine kürzere Anstiegszeit für Übertragungen über große Entfernungen aufrechtzuerhalten.

Anstiegszeit in verschiedenen Arten optischer Transceiver

Verschiedene Arten von optischen Transceivern haben unterschiedliche Anforderungen und typische Anstiegszeitwerte. Werfen wir einen Blick auf einige gängige Transceiver-Typen.

Der622 Mbit/s SFPist ein relativ langsamer Transceiver. Bei dieser Datenrate sind die Anforderungen an die Anstiegszeit nicht so streng wie bei Transceivern mit höherer Geschwindigkeit. Dennoch ist eine angemessene Anstiegszeit erforderlich, um eine zuverlässige Datenübertragung zu gewährleisten. Die Anstiegszeit für einen 622-Mbps-SFP-Transceiver liegt typischerweise im Bereich einiger Nanosekunden.

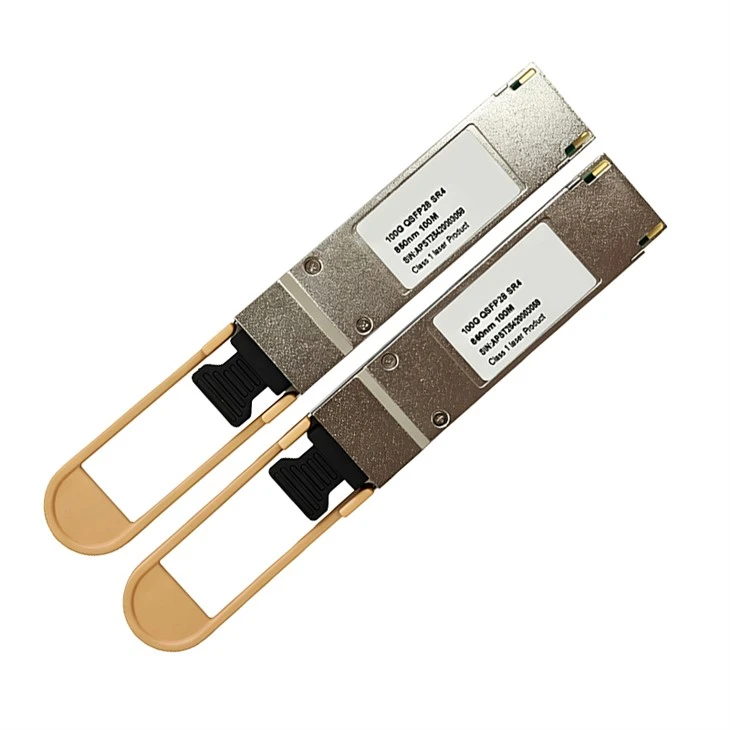

Auf der Geschwindigkeitsleiter nach oben100 Gbit/s QSFP28ist für Hochgeschwindigkeits-Rechenzentrumsanwendungen konzipiert. Bei einer viel höheren Datenrate muss die Anstiegszeit extrem kurz sein. Diese Transceiver haben oft Anstiegszeiten im Sub-Nanosekunden-Bereich. Um solch kurze Anstiegszeiten zu erreichen, sind fortschrittliche Halbleitertechnologie, leistungsstarke elektrische Schaltkreise und ein sorgfältiges optisches Design erforderlich.

Der400 Gbit/s QSFP – aktives optisches DD-Kabelstellt die nächste Generation optischer Hochgeschwindigkeits-Transceiver dar. Bei dieser Datenrate sind die Anforderungen an die Anstiegszeit noch anspruchsvoller. Der Transceiver muss in der Lage sein, Signale unglaublich schnell umzuschalten, um die Datenrate von 400 Gigabit pro Sekunde zu unterstützen. Die Anstiegszeit dieser Transceiver liegt typischerweise in der Größenordnung von Pikosekunden, was modernste Technologie und Herstellungsverfahren erfordert.

Das Entstehen800G OSFP112 und QSFP – DDTransceiver verschieben die Grenzen noch weiter. Da sich die Datenrate von 400G auf 800G verdoppelt, muss die Anstiegszeit noch kürzer sein, um Interferenzen zwischen Symbolen zu vermeiden und die Signalintegrität aufrechtzuerhalten. Diese Transceiver stehen an der Spitze der optischen Kommunikationstechnologie und die Forschungs- und Entwicklungsbemühungen konzentrieren sich auf die Erzielung möglichst kurzer Anstiegszeiten.

Messung der Anstiegszeit

Die genaue Messung der Anstiegszeit eines optischen Transceivers ist sowohl für Hersteller als auch für Benutzer von entscheidender Bedeutung. Zur Messung der Anstiegszeit stehen verschiedene Methoden zur Verfügung. Ein gängiger Ansatz ist die Verwendung eines Oszilloskops. Der optische Ausgang des Transceivers wird zunächst mithilfe eines Fotodetektors in ein elektrisches Signal umgewandelt. Das elektrische Signal wird dann in das Oszilloskop eingespeist, das die Wellenform des Signals anzeigen kann. Das Oszilloskop kann den Zeitunterschied zwischen den 10 %- und 90 %-Amplitudenpunkten des Signals messen und daraus die Anstiegszeit ermitteln.

Eine andere Methode ist die Verwendung eines Hochgeschwindigkeits-Probenahmesystems. Diese Systeme sind darauf ausgelegt, Hochgeschwindigkeitssignale mit hoher Präzision zu erfassen. Sie können genauere Messungen der Anstiegszeit liefern, insbesondere bei sehr kurzen Anstiegszeiten in Hochgeschwindigkeits-Transceivern.

Unser Engagement als Lieferant

Als Lieferant optischer Transceiver sind wir bestrebt, qualitativ hochwertige Produkte mit hervorragender Anstiegszeitleistung bereitzustellen. Wir investieren stark in Forschung und Entwicklung, um das Design unserer Transceiver zu verbessern und die Anstiegszeit zu verkürzen. Unsere Herstellungsprozesse werden sorgfältig kontrolliert, um Konsistenz und Zuverlässigkeit in der Anstiegszeit jedes Transceivers zu gewährleisten.

Darüber hinaus bieten wir unseren Kunden umfassenden technischen Support. Ganz gleich, ob Sie Netzwerktechniker, Rechenzentrumsbetreiber oder Systemintegrator sind, unser Expertenteam kann Ihnen bei der Auswahl des richtigen optischen Transceivers basierend auf Ihren spezifischen Anstiegszeitanforderungen helfen. Wir verstehen, dass unterschiedliche Anwendungen unterschiedliche Anforderungen haben, und sind bestrebt, maßgeschneiderte Lösungen anzubieten.

Abschluss

Zusammenfassend lässt sich sagen, dass die Anstiegszeit optischer Transceiver ein kritischer Parameter ist, der sich direkt auf die Leistung und Datenrate moderner Kommunikationssysteme auswirkt. Da die Technologie immer weiter voranschreitet und die Nachfrage nach höheren Datenraten wächst, wird die Bedeutung kurzer Anstiegszeiten nur noch zunehmen.

Wenn Sie auf dem Markt für optische Transceiver tätig sind und sich Sorgen über die Anstiegszeit und andere Leistungsparameter machen, laden wir Sie ein, sich für Beschaffungsgespräche mit uns in Verbindung zu setzen. Unser Team aus Fachleuten unterstützt Sie gerne dabei, die besten Lösungen für Ihre spezifischen Anforderungen zu finden.

Referenzen

• „Optische Kommunikationssysteme“ von Gerd Keiser
• „High-Speed ​​Digital Design: A Handbook of Black Magic“ von Howard Johnson und Martin Graham
